◆ 簡介
海底電纜所處環境惡劣，機械故障時有發生，嚴重影響電力系統的穩定可靠運行。本系統利用分布式光纖應變測量儀監測光電復合海纜內光纖的應變幅度和變化率，進行海纜機械故障預警、報警和定位，利用模式識別技術診斷海纜的機械故障類型，為海纜機械故障檢修和維護提供有力保障。
◆ 功能
● 實時測量光電復合海纜內光纖的應變
● 根據自主研發的海纜模型和算法解算海纜鎧裝應力
● 根據光纖應變和鎧裝應力進行故障預警、報警
● 利用光纖應變分布數據定位故障點，指導快速搶修
● 利用模式識別技術診斷海纜機械故障類型，指導故障維修
◆ 特點
● 光纖材質抗電磁輻射、抗腐蝕、適合惡劣環境、投入和維護成本低
● 長距離、分布式測量可實時獲得單通道80公里光纖上的應變分布
● 通道擴展技術可實現最大16通道光路擴展
● 應變測量準確，精度高達±0.01%，分辨率±0.001%
● 自主研發的海纜模型和算法可解算出海纜鎧裝應力
◆ 應用領域
● 光電復合海底電纜
● 架空線，包括光纖復合架空地線OPGW、光纖復合架空相線OPPC
◆ 系統展示

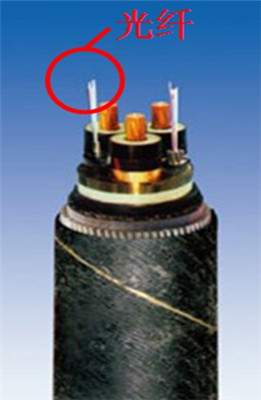

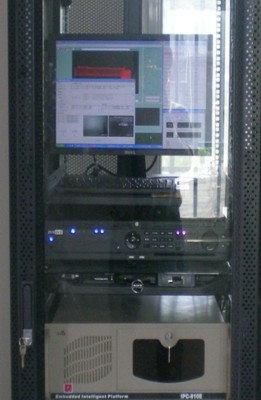

光電復合海纜內的光纖 分布式光纖應變測量儀
